Tagué: charpentier
Quel beau projet ! (My hero)
Une belle rencontre faite la semaine dernière.
Je faisais un grand tour en vélo. J’avais remarqué cette belle ferme avec son toit de chaume (recouvert de tôles comme il est d’usage). J’étais un peu inquiet, il y avait des travaux, on démolissait une maison attenante.
J’étais inquiet que cette belle ferme soit elle aussi détruite. Ici on ne pense pas que les maisons durent, et on les rase facilement pour éviter les travaux d’entretien ou même de payer des taxes. Et personne ne s’intéresse à ces fermes.
Avec chacune de ces belles fermes s’en va un vestige des temps passés et une beauté d’architecture, à chaque perte le village perd de son caractère et de son authenticité.
Je m’approche pour en avoir le cœur net. Car les travaux semblent prendre plus de temps que de normale. Il y a un gars qui s’affaire … Il m’appelle, du haut de son échelle ‘hey wakame tamago‘ …
Ah ben, on se connait! C’est monsieur T. Nous avions rencontré son père, un autre personnage hors du commun…! Il est charpentier! Je lui demande ‘qu’est ce que tu trafiques … ‘

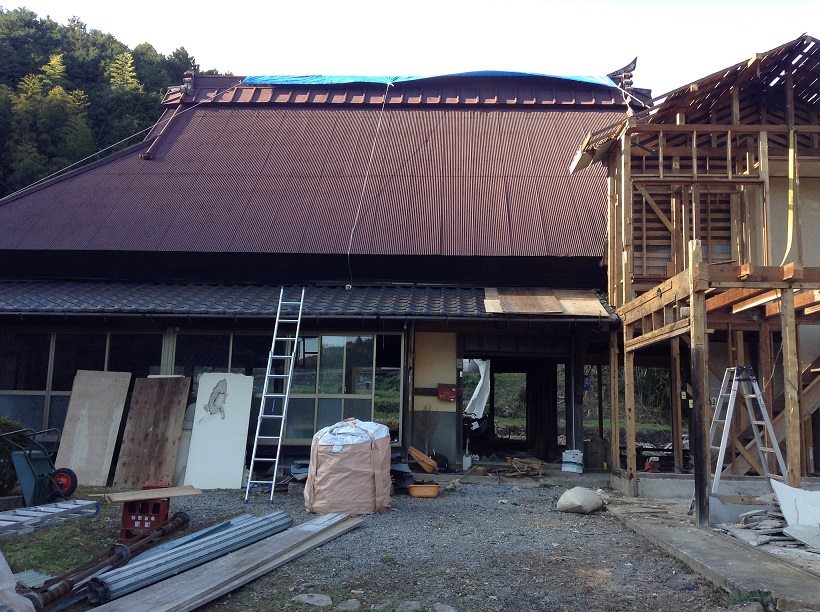

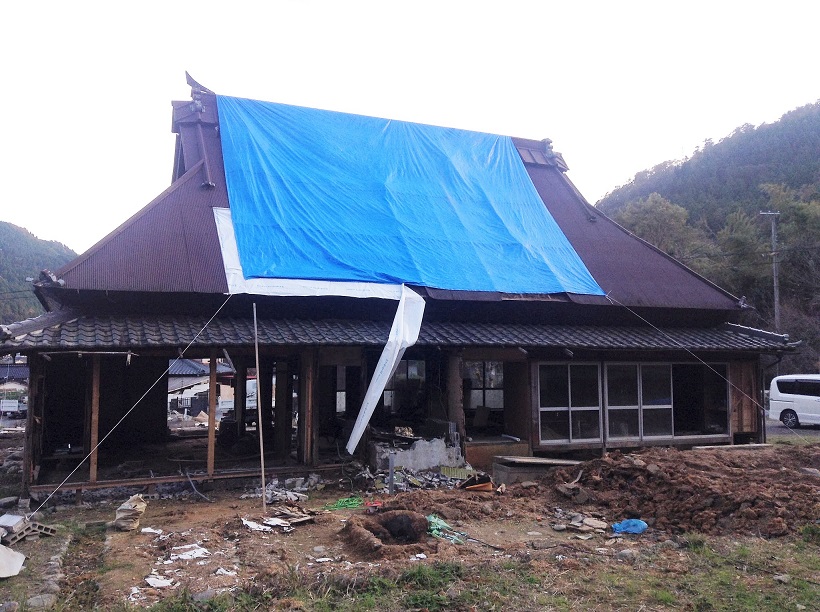

Il a en effet viré une maison des seventies qui était juste à côté de la ferme ….. mais la ferme, il va la restaurer.
Il va la restaurer pour y vivre avec sa famille.

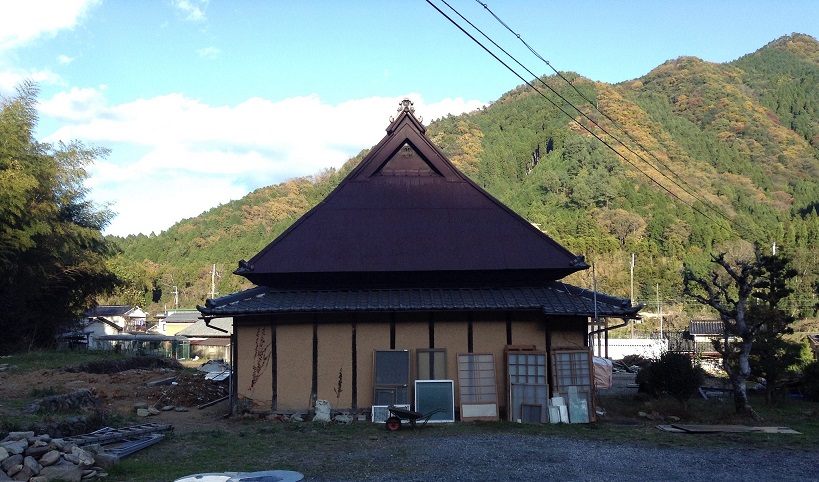

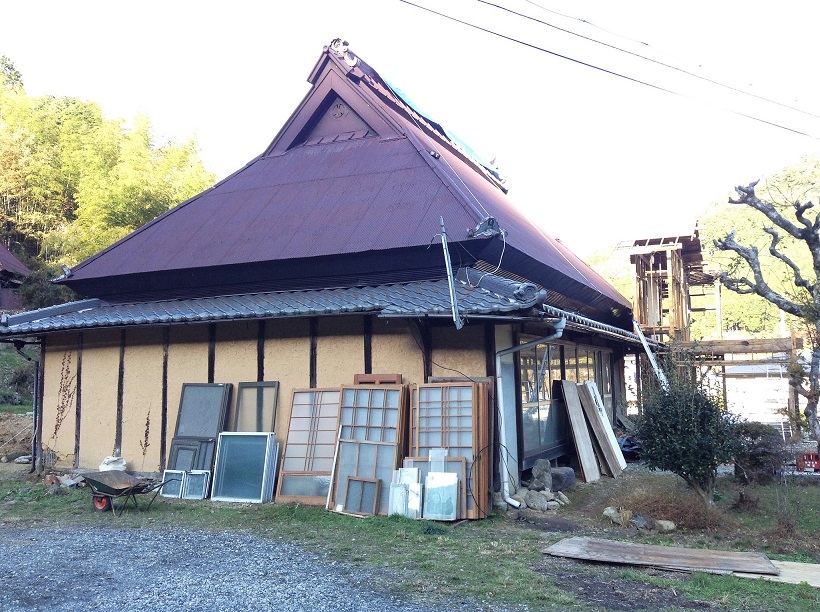

A part la toiture, cette maison ressemble en tous points à la nôtre. Du point de la conception c’est tout à fait pareil. L’entrée, le doma. A droite la pièce où vivait la vache, et la cuisine. A gauche un espace avec quatre grandes pièces de tatami et le tokonoma (où se trouvait sans doute le butsudan). Dans les seventies ils ont dû ajouter une salle de bains … Etonnant que les plans de nos maisons soient tout à fait identiques. Notre maison a peut être 80 ans. Cette ferme de mister T. a plus de 150 ans et date d’avant de l’ère Meiji.
Il a retiré les planchers. On voit les foyers qui ont été arrangés dans l’après guerre, c’était lorsque l’on s’affairait à la sériciculture, l’élevage des vers à soie.
Tout cela me donne la pèche. C’est extraordinaire que T. le jeune charpentier se lance dans un si beau projet. Je suis content de constater qu’il y a des gens qui apprécient les vieilles bicoques … je me sens moins seul!
Ce projet de monsieur T. je vais le suivre à la loupe, et j’écrirai moults articles pour en présenter les évolutions et les partager sur ce blog.

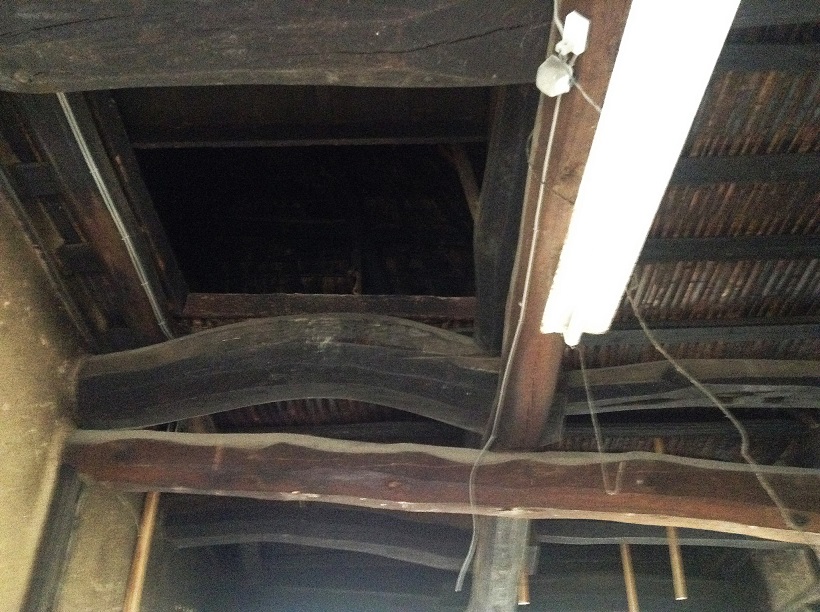

remarquables charpentes.

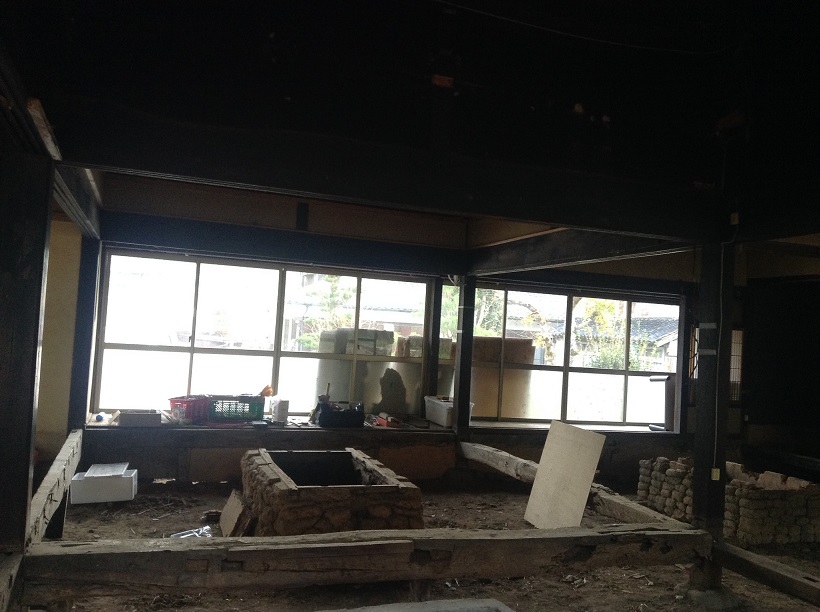

au centre de chaque pièce on voit les anciens foyers utilisés lors de l’élevage des vers à soie.
le tokonoma
le vélo a peut être 150 ans aussi …
Technology Transfer: tout est prêt pour la construction
Notre projet de technology transfer, où S., charpentier m’enseigne les ficelles de son métier, a fait de grands progrès, et nous sommes désormais prêts pour la construction.
Reste à aller prendre les grosses pierres qui serviront pour les fondations, et les positionner.
Le cosplay du charpentier
Depuis presque trois mois je passe mes week end dans l’atelier de S. S. est charpentier et il m’enseigne ses techniques.
Ce petit apprentissage c’est un peu une immersion. Il faut observer, ecouter. Il faut imitier les gestes et copier.
Il faut utiliser les memes outils. Pour marquer les poutres etc je utilise un sumitsubo et un sumisashi au lieu d’un crayon de papier. Un premier pas pour moi etait d’apprendre a utiliser les unites de mesure traditionnelles. Il faut aussi parler la meme langue et adopter un nouveau vocabulaire.

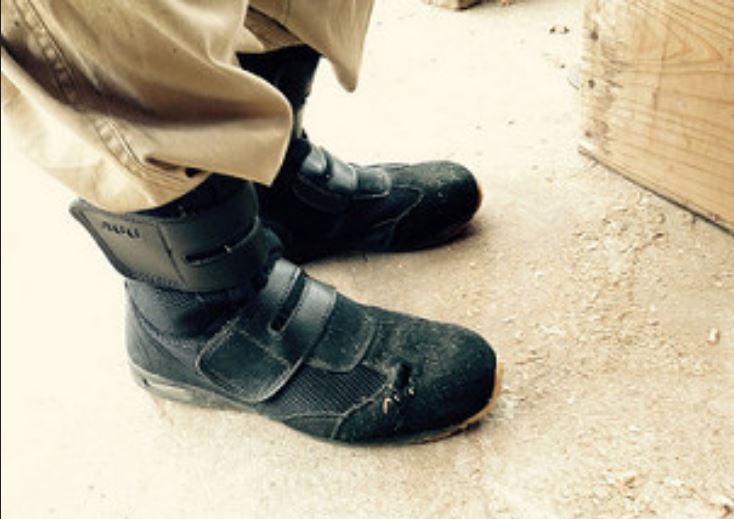

Depuis peu je vais un peu plus loin dans le mimetisme: je range mes outils dans une ancienne caisse a outils de charpentier, et je porte desormais des chaussures de charpentier.
Ca fait certes un peu cosplay (costume play), cosplay du charpentier …. mais cela fait partie du jeu.
Les chaussures quand a elles sont epatantes. Legeres. Offrent un bon contact avec le sol et une bonne securite avec une coquille d’acier.
yeah !
Les plans du projet et vocabulaire de base
On va construire un petit abri dans le jardin, pour pouvoir faire des petites fêtes dehors même quand il pleut. Avec le bois de notre montagne que nous avons épluché et ensuite découpé en poutres. C’est le projet de technology transfer avec l’ami S., charpentier. Car il m’apprend les (grosses) ficelles de son métier.
L’abri sera carré et fera quatre mètres de côté.
Il y a deux mois maintenant, j’ai commencé par faire un plan à l’ordinateur. J’en ai fait plusieurs versions allant à chaque fois vers un truc plus simple.
J’imprime et hop je vais voir S. dans son atelier.
S. me montre comment lui il dresse le plan des maisons qu’il construit.
La vue verticale; il la dessine sur une planche de bois. Un plan sur une planche de bois c’est bien pratique. C’est difficile à perdre, et ça ne craint pas l’eau. On appelle le plan de la construction; dessiné sur une planche de bois: 図板 ずいた (libéralement plan – planche).
C’est un quadrillage avec les lignes référencées par des chiffres 一、二、三 (1 2 3) et les colonnes représentées par des syllabes イ、ロ、ハ (i ro ha, équivalent de l’ancien A B C).
On tracera les colonnes de la construction aux intersections qui correspondent. Le quadrillage permet ainsi de référencer les colonnes et les poutres. (A 1 ou い一).
Ensuite, à partir du plan, on prend une longue planche de bois sur laquelle on marque l’emplacement des colonnes. On fait ça à l’échelle 1. On appelle cette planche de bois; yokoken.
On prépare une autre planche sur laquelle on marque les différentes hauteurs de la construction. tateken. (A l’échelle 1 également). Ces deux planches permettront de marquer sur chaque poutre l’emplacement des mortaises (hozo ほぞ) et autres.
La construction pour ce projet est très simple. Une forme carrée, six colonnes. Mais avec le vocabulaire technique de S., et malgré ses efforts visibles pour m’expliquer en des termes simples je me suis senti vite largué.
D’où l’idée de faire une petite maquette de la construction. Pour compléter le zu-ita.
Ca me permet d’apprendre plus facilement les termes techniques des différents éléments.
hashira 柱 colonne
hari 梁
dobuchi Liteau
taruki 垂木 Arbalétrier
keta 桁
hiuchi 火打 Contre-fiche
moya 母屋
L’équerre du menuisier
Nous avons descendu le bois de notre montagne et commençons un nouveau projet, pharaonique: construire un nouvel abri dans le jardin, pour y étendre le linge, pour offrir à Minou un endroit agréable pour surveiller les alentours en toute sécurité, et faire des petites party avec les zamis, même sous la pluie.
Nous utiliserons le bois de notre montagne. Je ferai ce projet avec l’aide de S., menuisier charpentier, qui va m’apprendre ses techniques de base. C’est donc un transfer de technologie… technology transfer ….
Durant la phase de préparation j’observe l’équerre de S. et suis tout de suite intéressé par cet outil traditionnel et aux fonctionnalités étonnantes.

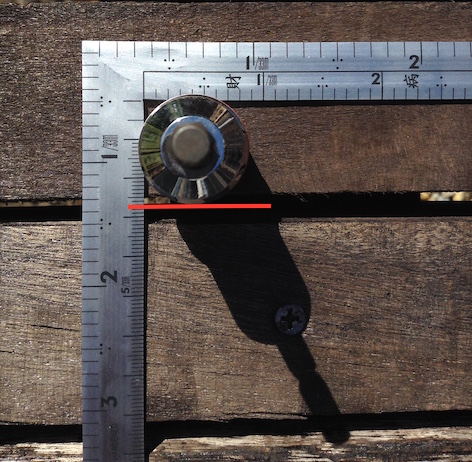

Cette équerre traditionnelle, utilisée depuis le 7è siècle s’appelle sashigane. 差し金
Celle-ci est graduée en sun et en shaku, les mesures traditionnelles, mais il y a des versions modernisées en système métrique.
sun すん 寸 (env. 3 cm)
shaku しゃく 尺 ( env. 30 cm)
L’outil à priori simplissime a quelques secrets que je voudrais vous presenter ici ….
des marques en idéogrammes chinois
Je crois comprendre qu’ils correspondent à une ancienne version du shaku; utilisée autrefois en Chine avant le 7è siècle.
Chaque signe a son sens, et indique à l’artisan les endroits propices (ou au contraire néfastes) à l’emplacement d’une porte ou d’une colonne par exemple. Je pense que ce concept est proche du Feng Shui.
財（ざい）Un excellent emplacement pour positionner une colonne ou une poutre. Garantie de bonne fortune
病（びょう) Maladie. Mauvais karma. A éviter.
離（り、りう、はなるともいう）Séparation des enfants ou des conjoints. A éviter.
義（ぎという）Bonne chance. Bon emplacement pour les coffre forts ou les choses de valeur.
管（かん）Longévité.
劫（ごう）Bad !
害（がい）Malheur, décès.
吉 (きち) Lucky Strike !!!!
des graduations augmentées d’un facteur de 1.41
1.41….. c’est la racine carrée de 2.
La graduation permet de calculer la longueur de l’hypoténuse d’un triangle isocèle rectangle… Ses deux côtés sont de longueur égale, disons A. Pythagore nous dit que l’hypoténuse sera égale à la racine carrée de 2 fois A au carré, soit la racine carrée de 2, multipliée par A.
des graduations augmentées d’un facteur de 3.14
Mesurer avec ces graduations le diamètre d’un cercle, la mesure affiche la valeur du diamètre multipliee par PI, soit le périmètre du cercle.
un petit lapin !
alors là on peut se poser la question … pourquoi le petit lapin … mais il doit y avoir une raison n’est-ce-pas ….
Tout cela est super intéressant, tant d’ingéniosité !
Visite chez les charpentiers
S. et ses associés vont construire une maison pour un de leurs clients le mois prochain.
Ils construisent à l’ancienne. Ils vont même couper les arbres dans les montagnes pour se fournir en bois. J’étais allé accompagner S. le mois dernier le regarder couper des criptomères.
Je vais les voir. Pour admirer leur travail et prendre quelques photos. L’atelier est simplement un toit qui les protège des éléments. Il n’y a pas de porte et tout est ouvert sur la vallée et les montagnes … En France et ailleurs tous les outils et les machine-outils auraient été chapardés depuis longtemps !
visite chez les charpentiers
Quel plaisir que de les regarder travailler. Ils sont la, après la pause déjeuner, debout devant un petit poêle qui les réchauffe. ça discute.
Le regard s’attarde sur les poutres en préparation, et les outils. Vous remarquerez, les traits d’encre de chine, sur les poutres, indiquant la où il faudra découper les mortaises et les tenons.
sumitsubo
On trace des traits avec je crois comprendre l’équivalent du cordeau à tracer chez nous. Si le cordeau à tracer trace avec de la craie, la version japonaise utilise de l’encre de Chine. Cet outil s’appelle Sumitsubo
墨壺（すみつぼ） sumitsubo Cordeau à tracer. litérallement, le pot d’encre de chine
墨（すみ） sumi encre de Chine
壺（つぼ） tsubo pot
Remarquez, la beauté de cet outil, décoré d’une grue et d’une tortue. L’association de la grue et de la tortue est symbole de protection et de longévité.
On dit aussi d’ailleurs 「鶴は千年、亀は万年」 la grue 1000 ans, la tortue 10000 ans.
Charpentier; quel beau métier, et quelle belle façon de le faire !
visite chez les charpentiers
visite chez les charpentiers
visite chez les charpentiers
visite chez les charpentiers
visite chez les charpentiers
Cryptomère de Noël
Voilà encore un bon moment.
S. notre ami est charpentier et il se prépare à construire une maison pour un de ses clients. Il lui manque quelques pièces de bois et part dans les forêts à la sortie du village, pour y couper des cryptomères.
Je demande à l’accompagner.
Arrivés sur place on commence par prendre un bon café. Il ne fait pas très froid. La forêt est silencieuse. Quelques oiseaux.
Toute cette montagne a été plantée de cryptomères il y a 40 ans. A l’époque on comptait, au bout de 20 ans, les revendre pour la production de poteaux électriques.
Aujourd’hui au Japon tous les poteaux sont réalisés en béton.
Dans le camion keitora, tout est prêt. Deux tronçonneuses, une masse, deux coins, une petite hache, et de l’huile et de l’essence.
Noter, derrière la cabine du conducteur, les serpes et hachettes, rangées entre la vitre et les barres métalliques. C’est à ceci que l’on reconnait les vrais campagnards ici.
Cryptomère, un arbre qui pousse vite et droit !
Je regarde l’ami au travail.
On prend son temps. Une pause entre chaque arbre.
Il n’y a pas beaucoup de charpentiers qui comme S. savent couper les arbres et les descendre de la montagne.
D’un des arbres abattus, je récupère la cime. Il décorera l’entrée de la maison pour les fêtes de fin d’année.
A la campagne au Japon
